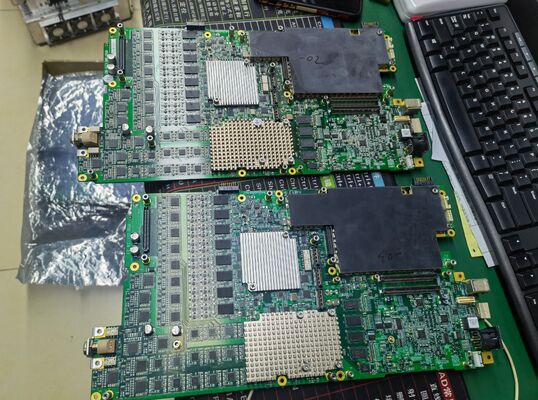

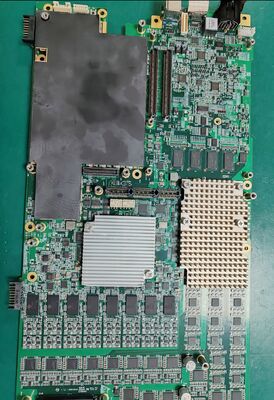

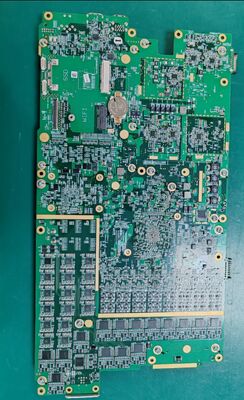

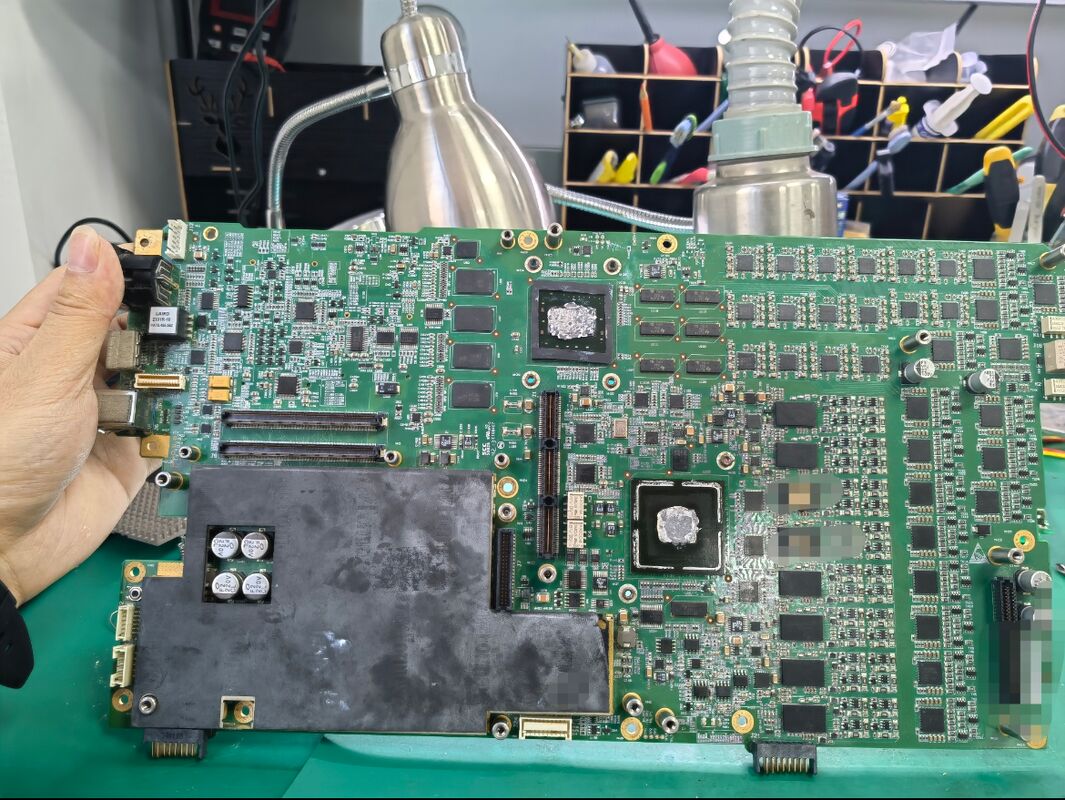

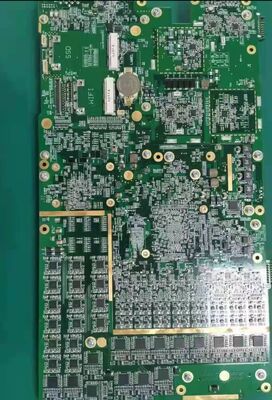

Especificações da placa-mãe de ultrassom Mindray M9

1. Modelo e Arquitetura do Núcleo

• Números de peças da placa-mãe:
  • Versão padrão:115-023067-00
  • Versão High-End (M9GI/EDP):115-048333-00

• Arquitetura da plataforma:mQuadro Plataforma de Imagem Paralela Multicanal(Arquitetura proprietária de processamento de ultra-som da Mindray)
• Módulos a bordo: Front-end (TR FPGA), back-end (COME/PC Module), gestão de energia (EC), monitorização do sistema (SM), placa de alta tensão PHV

2Processamento de sinal front-end (ultra-som TX/RX Core)

• Canais TX/RX:65128 canais configuráveis
  • TR64 Subplaca: SuportesExpansão de 1 ¢ 64 canais

• FPGA de controlo principal:TRA FPGA(controlador de transmissão/recepção de ultra-som dedicado)
• Formar vários feixes: Até12 feixes paralelos por evento de transmissão(maximiza a taxa de quadros e a resolução temporal)
• Interfaces de sonda:
  • 1 × Porta principal da sonda (compatível com matriz de fases, linear, convexa, micro-convexa)
  • Suporta sondas de cristal único 3T, interface dedicada 4D/TEE


3Processamento de Back-End e Módulo do Sistema

• Processador central: Módulo COME (Módulo PC, plataforma Doppler dedicada)
• Interfaces de armazenamento:
  • M.2 SSD: Padrão 128GB / 240GB (expansível)
  • M.2 slot WLAN para módulo Wi-Fi

• Mostrar saídas:
  • Output direto de EDPDisplay LED de 15,6 polegadas 1920×1080
  • Display externo HDMI: Suporta monitor externo de alta definição

• Portas externas de entrada/saída:
  • 2× USB 3.0, Wi-Fi, DICOM Ethernet, ECG Trigger
  • Interfaces de gestão de energia, ventilador, teclado e bateria


4Gestão de energia e sistemas

• Gestão de energia (CE): Sistema de controlo de ligação/desligação, regulação de tensão, protecção contra a sobrecorrência/supervoltagem
• Monitoramento do sistema (SM): Monitoramento em tempo real da tensão, velocidade do ventilador, temperatura, estado da bateria
• Tabela de alta tensão PHVGera pulsos de alta tensão programáveis para excitação da sonda

5Imagem e suporte funcional

• Modos suportados: B/M, Doppler de cor, PW/CW, HPRF, TDI, Elastografia, Imagem de contraste
• Processamento avançado: redução adaptativa de ruído iClear, composição espacial iBeam, composição de frequência FCI, imagem harmónica de tecidos THI
• Taxa máxima de quadros:1048 fps(Modo Doppler/Flow)
• Profundidade máxima de imagem:39 cm(sonda abdominal convexa)

6. Físico e Compatibilidade

• Dimensões: aprox.320 × 260 × 25 mm(placa principal portátil)
• Modelos compatíveis: M9, M9CV, M9GI, M9T, M9Vet
• Temperatura de funcionamento:0°40°C(nível do sistema)
