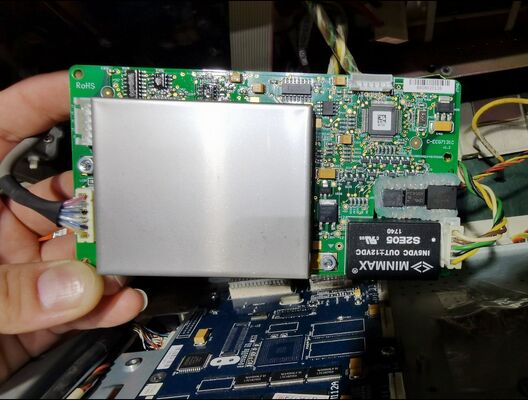

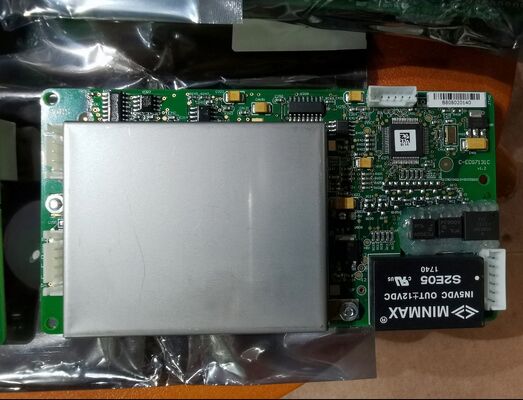

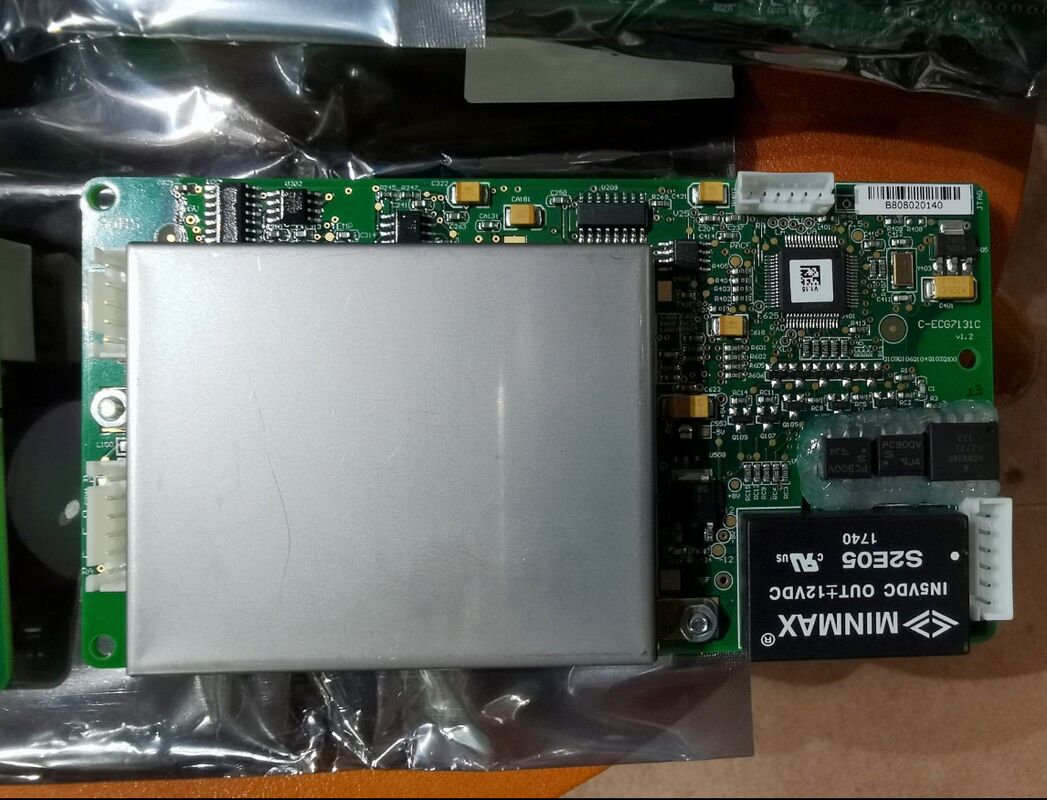

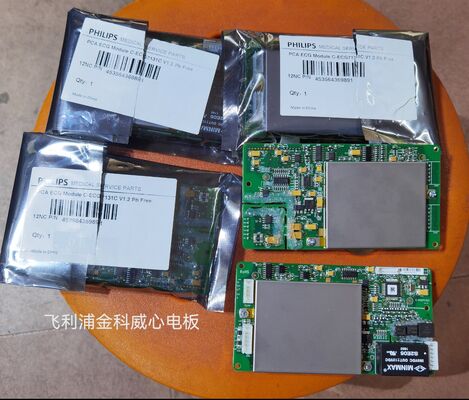

Philip GOLDWAY G30 G40 PN 45356436891 CEP

Philip GOLDWAY G30 G40 PN:45356436891 CEP

Oldway G30 / G40 Tabela de ECG (Módulo ECG) Inglês Especificações técnicas

1Configuração básica do ECG

• Sistema de chumbo: Selecionável 3 / 5 conduções
  • 3-condução: I, II, III
  • 5-condução: I, II, III, aVR, aVL, aVF, V (suportação de exibição simultânea de 7 conduções)

• Modos de ECGModos de monitorização / diagnóstico / cirurgia selecionáveis
• Impedância de entrada: ≥ 100 MΩ (modo comum)
• Relatório de rejeição de modo comum (CMRR): ≥ 100 dB (50/60 Hz)
• Proteção por desfibrilação: À prova de desfibrilador, suporta desfibrilação bifásica 360J; recuperação automática pós-choque
• Supressão de interferências eletrocirúrgicas: Filtro anti-ESU incorporado

2. Medição da frequência cardíaca (HR)

• Faixa de medição:
  • Adultos/Pediatras: 15~300 bpm
  • Neonatal: 15 ¢ 350 batidas por minuto

• Precisão: ±5 bpm ou ±1% da leitura, consoante o que for maior
• Resolução: 1 bpm
• Limites de alarme: limiares de bradicardia/taquicardia ajustáveis

3. Forma de onda e ganho de ECG

• Configurações de ganho: ×1/4, ×1/2, ×1, ×2, ×4, Automático (ajuste automático do ganho)
• Velocidade da forma de onda (velocidade de varredura): 6.25, 12.5, 25, 50 mm/s (selecionável)
• Largura de banda:
  • Modo de monitorização: 0,5-40 Hz
  • Modo de diagnóstico: 0,05-100 Hz
  • Modo de cirurgia: 0,5 ∼ 20 Hz (anti-interferência)


4. Análise do segmento ST

• Faixa de medição: -2,0 mV ~ +2,0 mV (Modo de diagnóstico: -0,8 ~ +0,8 mV)
• Precisão: ±0,02 mV ou ±5% da leitura, consoante o que for maior
• Canais: Monitorização ST de 4 canais (V, I, II, III)

5Detecção de arritmias e marcapasos

• Análise da arritmia: 13 alarmes de arritmia (incluindo PVC, Bigeminy, Trigeminy, VT, Bradicardia, Taquicardia, Batida perdida, Pausa, R-on-T, etc.)
• Detecção de marcapasos: Sim; detecta pulsos assíncronos/síncronos de marcapasso, largura de pulso ≥ 0,1 ms

6Parâmetros físicos e eléctricos

• Dimensões da placa: Aproximadamente 145 × 100 × 20 mm (placa do módulo ECG)
• Fornecimento de energia: DC 5V ±5%, 300 mA (a partir da placa-mãe do monitor)
• Temperatura de funcionamento: 0°40 °C
• Temperatura de armazenamento: -20 ̊60 °C
• Humidade: 30% ∼85% RH (não condensante)

7Normas de conformidade

• IEC 60601-1, IEC 60601-2-27 (segurança do ECG)
• EN 60601-1-2 (EMC)

Diferença chave: G30 vs G40 ECG Board

• G30: 10.4" exibição, ECG/arritmia/ST básico, sem expansão CO2/IBP opcional (especificidades do núcleo idênticas da placa ECG)
• G40Display de 12,1", com os mesmos parâmetros do núcleo do ECG, com suporte opcional a dois módulos IBP/CO2 (placa de ECG funcionalmente idêntica à G30)
