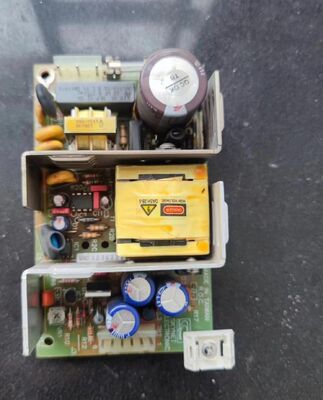

Placa de alimentação Nihon Kohden Bsm2301 U550013B / U550013C
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | nihon kohden |
| Número do modelo: | bsm2301 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiation, pls contact me |
| Detalhes da embalagem: | Caixa de papelão |
| Tempo de entrega: | Dentro de 1-2 dias úteis após a confirmação do pagamento |
| Termos de pagamento: | T/T, União Ocidental |
| Habilidade da fonte: | 10 |
|
Informação detalhada |
|||
| Marca: | Nihon Kohden | Modelo: | bsm2301 |
|---|---|---|---|
| PN: | U550013B/U550013C | Garantia: | 3 meses |
| price: | NEGOTIABLE | ||
| Destacar: | Placa de alimentação U550013C,Placa de alimentação bsm2301 |
||
Descrição de produto

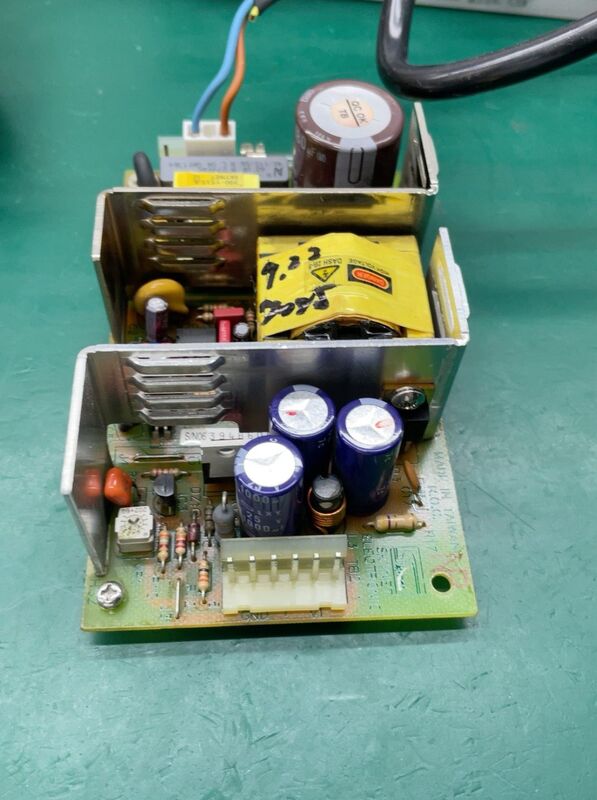

PN:U550013B / U550013C Placa de alimentação Nihon Kohden BSM2301
Marca: Nihon Kohden | Modelo Aplicável: BSM-2301A/C/K | Número da Peça: U550013B / U550013C (Unidade de Fonte de Alimentação)
1. Parâmetros Básicos de Entrada
- Tensão de Entrada AC: 100–240 VAC ±10%, comutação automática
- Frequência de Entrada AC: 50/60 Hz ±2%
- Corrente de Entrada: Máx. 1,0 A @ 100 VAC
- Consumo de Energia: Modo AC: 70 VA máx.; Modo Bateria: 40 W máx.
- Fusível: Fusível de ação lenta de 2 A / 250 VAC embutido (entrada AC)
- Entrada de Bateria: 10,8–15,0 VCC (bateria recarregável Ni-MH, 10HR-4/3FAUC-NK)
2. Parâmetros de Saída DC (Placa de Alimentação Principal)
| Canal de Saída | Tensão | Corrente Nominal | Carga e Função |
|---|---|---|---|
| +15 VCC | +15,0 V ±5% | 3,0 A máx. | Sistema principal, circuitos analógicos, backlight, módulos NIBP/IBP |
| +5 VCC | +5,0 V ±3% | 2,5 A máx. | Lógica digital, CPU, touchscreen, módulos de interface |
| +3,3 VCC | +3,3 V ±3% | 1,5 A máx. | MCU, memória, circuitos de comunicação (convertido DC-DC de +15 V) |
| -5 VCC | -5,0 V ±5% | 0,5 A máx. | Condicionamento de sinal analógico (ECG/Resp) |
| +6 VCC | +6,0 V ±5% | 1,0 A máx. | Módulo gravador opcional (WS-231P) |
3. Especificações Físicas e Ambientais
- Dimensões da Placa: Aprox. 150 × 100 × 35 mm (C×L×A)
- Peso: Aprox. 0,45 kg
- Temperatura de Operação: 0 °C a +40 °C
- Temperatura de Armazenamento: -20 °C a +60 °C
- Umidade Relativa: 30%–85% UR (sem condensação)
- Altitude: Operação: -500 m a 3.000 m; Armazenamento: -500 m a 13.100 m
4. Recursos de Proteção e Segurança
- Proteção contra Sobretensão (OVP): Aciona em >16,5 V (+15 V), >5,5 V (+5 V)
- Proteção contra Sobrecorrente (OCP): Desligamento automático em sobrecorrente para todas as saídas
- Proteção contra Curto-Circuito (SCP): Limitação de corrente de retorno (foldback), recuperação automática
- Tensão de Isolamento: 4.000 VAC (entrada para saída, grau médico)
- Corrente de Fuga: <100 µA (fuga do paciente, atende IEC 60601-1)
- Conformidade EMC: IEC 60601-1-2, EN 55011 Classe B (emissão)
5. Controle e Interface
- Controle de Energia: MCU de gerenciamento de energia integrado, comutação automática AC/bateria
- Carregamento da Bateria: Carga normal: 370 mA (máx. 16 horas); Carga de flutuação: 370 mA (intervalo de 1,2 s / 1 min)
- Conectores:
- CN401: Saída principal para placa MAIN (+15V, +5V, GND, sinais de controle)
- Entrada AC: Soquete IEC C6 com fusível e terminal de aterramento
- Conector da Bateria: CN1401 (entrada de 10,8–15 VCC)
6. Padrões de Conformidade
- Segurança: IEC 60601-1:2005, IEC 60601-2-49 (segurança elétrica médica)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- Desempenho: Especificações internas de PSU médica da Nihon Kohden
Observações Importantes
- Esta PSU é compartilhada com as séries BSM-2303/2304/2351 (mesmas especificações de saída principais).
- +3,3 V é gerado por um conversor DC-DC integrado a partir da saída primária de +15 V.
