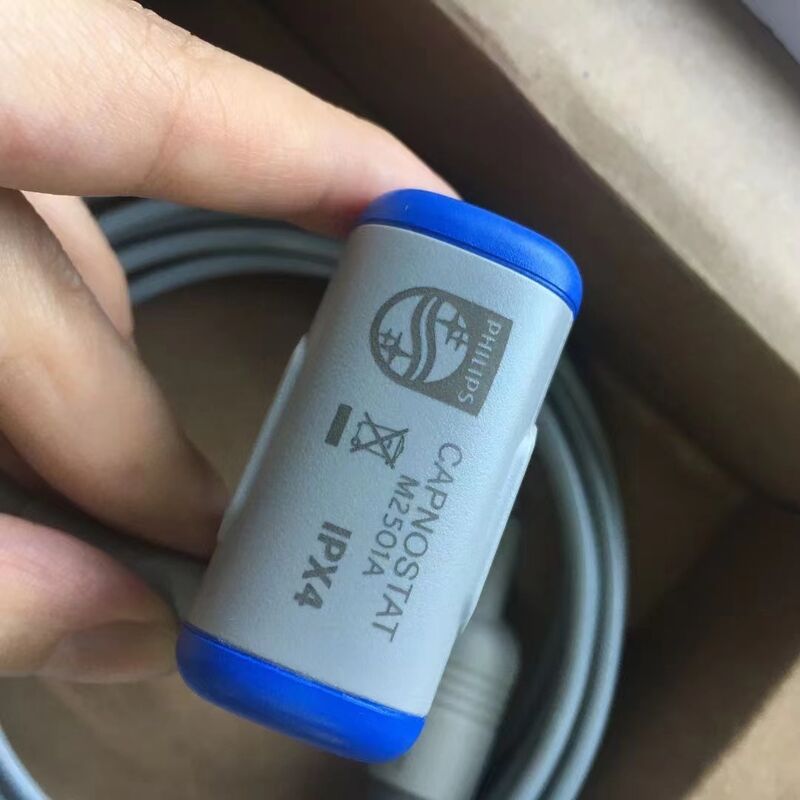

Sensor de CO₂ principal M2501A

Informações Básicas

• Número da peça: M2501A
• Princípio de medição: espectroscopia de absorção infravermelha convencional
• Modelos aplicáveis: módulos de monitor MP2, MP5, MP20, MP30, MP40, MP50, MP60, MP70, MP80, MP90, M3002A, M3014A

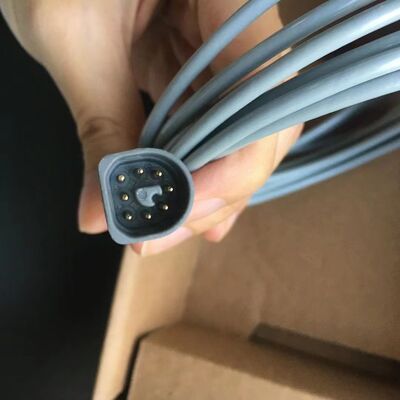

• Conector: conector circular de 8 pinos

Desempenho de medição

• Faixa de medição de CO₂: 0–150 mmHg (0–20 kPa)
• Precisão (a 25°C):
  • 0–40 mmHg: ±2 mmHg
  • 41–70 mmHg: ±5% da leitura
  • 71–100 mmHg: ±8% da leitura
  • 101–150 mmHg: ±10% da leitura
• Resolução:
  • 0–59 mmHg: 0,1 mmHg
  • 60–114 mmHg: 0,25 mmHg
• Tempo de subida: <60 ms (adaptador de vias aéreas adulto/pediatra)
• Faixa de frequência respiratória: 2–150 BPM; Precisão: ±1 BPM
• Estabilidade:
  • Desvio de curto prazo: ≤0,8 mmHg em 4 horas
  • Desempenho de longo prazo: Mantém a precisão dentro das especificações por 120 horas
• Tempo de aquecimento (a 25°C): Saída de forma de onda <15 s; Operação de especificação completa ≤2 min

Compensação e Calibração

• Compensação de pressão: 400–800 mmHg (automática)
• Compensação de gás: O₂, N₂O, He (opcional)
• Calibração: Não é necessária calibração de rotina; Calibração zero de 15 segundos necessária após a substituição do adaptador de vias aéreas

Especificações Físicas e Ambientais

• Dimensões (Sensor): Aprox. 33 × 48 × 23 mm (A×L×P)
• Peso: <25 g (excluindo cabo)

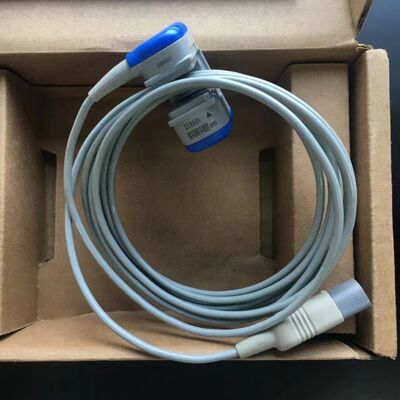

• Comprimento padrão do cabo: 3 m (9,8 pés)
• Temperatura operacional: 0°C ~ 45°C
• Umidade operacional: 10% ~ 90% RH, sem condensação
• Temperatura de armazenamento: -40°C ~ 70°C
• Umidade de armazenamento: <90% RH, sem condensação
• Proteção de entrada: IPX4 (à prova de respingos)
• Resistência à queda: Suporta quedas de 1,8 m no piso de cerâmica (estado operacional)
• Material: Sem látex
