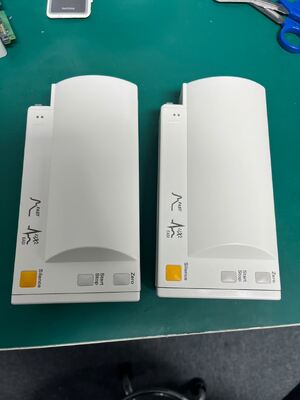

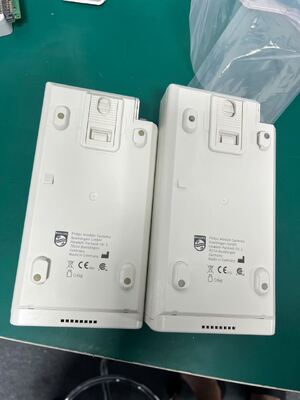

Módulo MMS Philip M3001A para monitores da série MP
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | Philip |
| Número do modelo: | M3001A |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiation, pls contact me |
| Detalhes da embalagem: | Caixa de papelão |
| Tempo de entrega: | Dentro de 1-2 dias úteis após a confirmação do pagamento |
| Termos de pagamento: | T/T, União Ocidental |
| Habilidade da fonte: | 10 |
|
Informação detalhada |
|||
| Marca: | - Não. | Modelo: | M3001A |
|---|---|---|---|
| Original: | Alemanha | Ações: | 20 unidades |
| Garantia: | 6 meses | Doença: | Bom |
Descrição de produto
M3001A Módulo de medição múltipla (MMS) - Especificação técnica completa
Resumo
OM3001Aé um módulo de medição múltipla (MMS) concebido para sistemas de monitorização de doentes IntelliVue.Ele processa sinais fisiológicos e transmite dados para monitores host.
Especificações técnicas essenciais
Informações gerais
Formato
| Parâmetro | Especificações |
|---|---|
| Tipo de dispositivo | Módulo de medição multiparâmetro (MMS) |
| Classificação | Dispositivo médico de classe II |
| Fonte de energia | Alimentado por um monitor host através de uma ligação MSL (sem bateria independente) |
| Peso | 1 a 3 libras (0,45 a 1,36 kg) |
| Dimensões | 9" × 3,75" × 2,375" (22,86 × 9,53 × 6,03 cm) |
| Altitude de operação | - 500 m a 4600 m (-1600 a 15 000 pés) |
| Altitude de armazenamento | -500 m a 15300 m (-1600 a 50 000 pés) |
Parâmetros de medição normalizados
Configuração de base (incluída com todas as opções)
-
ECG/Respiração: Monitorização de ECG de três, cinco ou doze fases
- Detecção e análise de arritmias completas
- Monitorização do segmento ST com alarmes
- Monitorização dos intervalos QT/QTc
- Respiração por impedância (não são necessários sensores adicionais)
- Detecção de pulso de ritmo
-
SpO2 (oximetria de pulso):
- Saturação arterial de oxigénio (%)
- Frequência de pulso (bpm)
- Forma de onda do plethysmogram em tempo real
- Índice de perfusão
-
NBP (pressão arterial não invasiva):
- Método oscilométrico
- Valores da pressão sistólica, diastólica e média
- Modos adultos, pediátricos e neonatais
- Modo de medição manual, automático e STAT
Opções de configuração disponíveis
Opções de tecnologia SpO2
| Código de opção | Tipo de tecnologia SpO2 |
|---|---|
| A01 | Tecnologia SpO2 de resposta rápida (compatível com sensores SpO2 padrão) |
| A02 | Plataforma de tecnologia SpO2 padrão |
| A03 | Tecnologia SpO2 avançada resistente ao movimento |
| A04 | Plataforma de tecnologia SpO2 padrão |
Opções de capacidade melhoradas
| Código de opção | Capacidades adicionais |
|---|---|

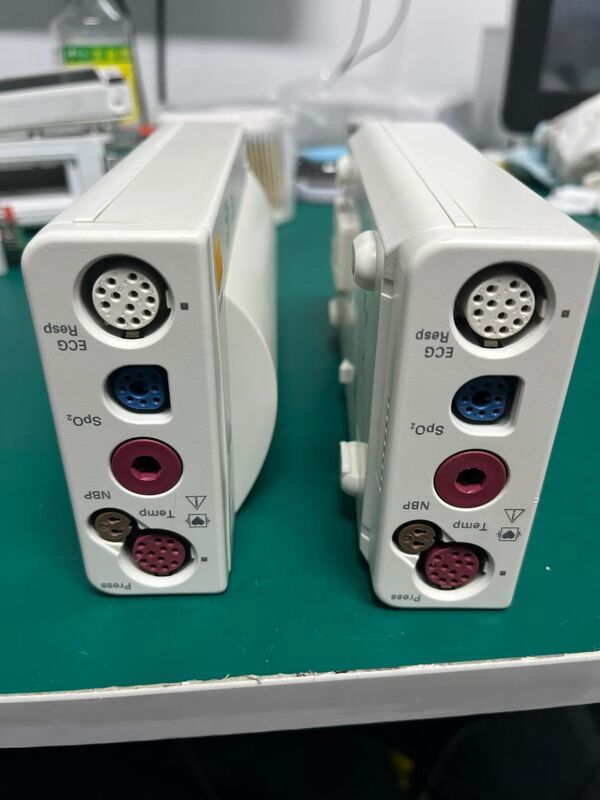

| C06 | 1 Canal de pressão invasivo + 1 canal de temperatura |
| C12 | Capacidade de ECG de 12 chumbo (electrodo convencional de 10) |
| C18 | 12 ECG + pressão invasiva + temperatura |
Configurações combinadas comuns
- A01: ECG/Resp, SpO2 rápido, NBP
- A01C06: ECG/Resp, SpO2 rápido, NBP, IBP, temperatura
- A01C12: ECG/Resp, SpO2 rápido, NBP, ECG de 12 chumbo
- A01C18: ECG/Resp, SpO2 rápido, NBP, ECG de 12 chumbo, IBP, temperatura
- A03C18: ECG/Resp, SpO2 resistente ao movimento, NBP, ECG de 12 chumbo, IBP, temperatura
Armazenamento e portabilidade de dados
Armazenamento de tendências
- Capacidade: Até8 horasdos dados de tendência
- Resolução: intervalos de 1 minuto para todos os parâmetros numéricos
- Local de armazenamento: armazenado internamente no módulo (não monitor host)
Conservação de dados durante a desconexão
- Demografia do doente, tendências e configurações mantidas para6 horassem energia
- Permite o transporte de pacientes entre monitores sem perda de dados
- Carregamento automático de dados quando se reconecta a um novo monitor host
Compatibilidade do monitor do host
- Série MP: MP20, MP30, MP40, MP50, MP60, MP70, MP80, MP90
- Série MX: Todos os monitores da série MX
- Legado da Série M: M3046A (série M/M4, versão E e posterior)
Métodos de ligação
- Ligação direta: Acoplagem sem cabo na parte traseira do monitor de acolhimento
- Posicionamento remotoPor cabo MSL (Measurement Link) para colocação à beira do leito
Módulos de extensão MMS opcionais
O M3001A suporta extensões ligáveis a campo para expandir a capacidade de medição:
Formato
| Modelo de extensão | Capacidades adicionais |
|---|---|
| M3015A | Capnografia do CO2 de fluxo lateral |
| M3016A | Capnografia de CO2 convencional |
| M3012A | Pressão invasiva adicional + Temperatura + CO2 |
Arquitetura técnica
Componentes internos de hardware
-
Placa da CPU:
- 68360 Controlador
- Sistema de memória (Flash ROM, SRAM, DRAM)
- Convertidores de A/D NBP
- Relógio em tempo real (RTC)
-
Tabela de ponta:
- ECG/Respiratório
- SpO2 Front End
- Pressão/Temperatura
- Circuitos de isolamento flutuantes/não flutuantes
-
NBP Montura pneumática:
- Bomba de pressão
- Sensor de pressão em estado sólido
- Sistema de segurança de sobrepressão
Especificações ambientais e de desempenho
Intervalo de medição da temperatura
- Distância: -1°C a 45°C (30°F a 113°F)
- Isolamento: Partes aplicadas pelo paciente isoladas através de optoacopladores e transformadores
Pressão invasiva
- Forma de onda de pressão em tempo real
- Valores sistólicos, diastólicos e médios
- Detecção automática do transdutor através da codificação dos conectores
Requisitos de manutenção
- Calibração NBPRequerido a cada dois anos
- Ensaio de desempenho SpO2: a cada dois anos
- Calibração de CO2: Anualmente (se equipado com extensão de CO2)
- Ensaios de segurança: A cada 2 anos (corrente de fuga, continuidade de terra protetora)
Características clínicas essenciais
-
Suporte de ECG de 12 pontos:
- Colocação convencional de 10 eletrodos (qualidade de diagnóstico de acordo com o ANSI/AAMI EC11-1991)
- Derivação EASI de 12 chumbo utilizando apenas 5 elétrodos
-
Análise de ECG avançada:
- Detecção de arritmia de múltiplos chumbo ao lado da cama
- Análise de segmentos ST com alarmes de até 12 conduta
- Monitorização dos intervalos QT/QTc e acompanhamento das variações
-
SpO2 de resposta rápida:
- Desempenho robusto durante os movimentos do paciente e os estados de baixa perfusão
- Compatível com sensores SpO2 padrão, incluindo sensores da testa
-
Transporte de doentes sem problemas:
- O módulo conserva todos os dados do paciente durante o transporte
- Não é necessária uma reinicialização ou reconfiguração no destino
Conformidade regulamentar
- FDA 510 (k) aprovado (Código de produto MHX, classe II)
- Marcação CE
- Compatível com o ANSI/AAMI EC11-1991 para ECG
- Conforme a norma IEC 60601-1 para a segurança elétrica
