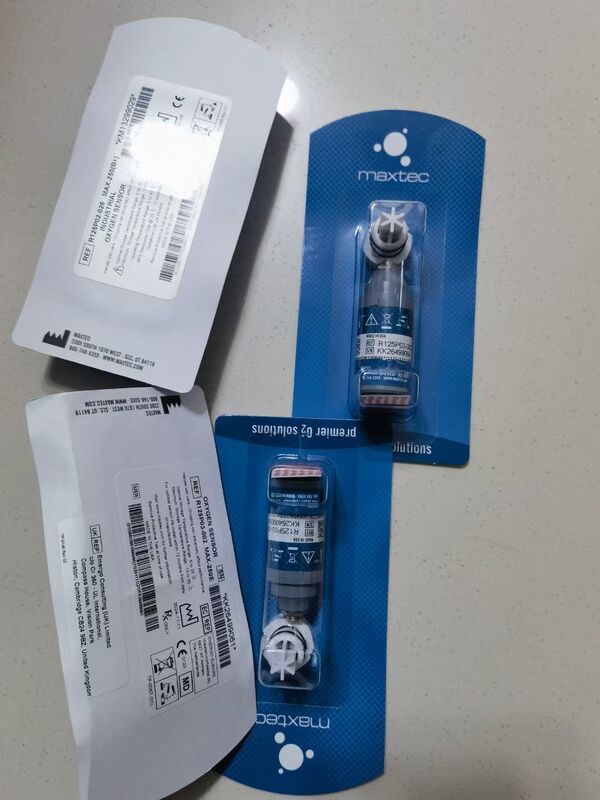

Sensor de Oxigênio Maxtec REF: 25P03-002 MAX-205E

Identidade

• Marca:Maxtec (EUA)

•

• Modelo:- Não.MAX-250E

• Referência / Parte n.o.:- Não.R125P03-002(comumente abreviado para25P03-002ou listado como 0110429)

• Tipo:Sensor de oxigénio galvânico (célula eletroquímica, não bombeada)

• Eletrólito:Fórmula proprietária de ácido fraco (resistente ao CO2, ao CO, ao NOx ¢ superior às células KOH tradicionais)

• País de origem:Fabricado nos EUA

• Garantia de prateleira:24 meses (vida de armazenamento, não vida útil de funcionamento)

Eletrônico e desempenho

• Faixa de medição:0 100 % O2

• sinal de saída:- Não.100,0 (no ar @ 21% O2 ≈ 2,1 ∼ 3,3 mV)

• Deslocamento zero:≤00,50 mV(em 100% de N2, 5 min de exposição)

• Linearidade:±1,0% da escala completa

• Tempo de resposta (T90):≤15 sa 23 ± 2 °C

• Erro de compensação de temperatura:< ± 3,0% (15°C-40°C)

• Esperada vida útil:>1,500,000 %O2·hora(teórica ≈ 8 anos no ar; consumo real em horas de funcionamento)

• Carga recomendada:> 1 MΩ

• Conformidade com as interferências:EN ISO 80601-2-55 (insensível ao CO2, CO, NOx)

Ambiente

• Temperatura de funcionamento:5 °C a 40 °C

• Temperatura de armazenamento:-15 ∼ 50 °C (o rótulo recomenda 5 ∼ 25 °C)

• Humidade:5 95% RH, não condensante

• Pressão:~0,5 1.5 atm

Mecânica e Interface

• Corpo:Sonda cilíndrica, Ø ≈ 0,9 cm, comprimento ≈ 5,74 cm

• Portão de gás:M16 × 1 linha (entrada de amostragem lateral)

• Conector elétrico:- Não.3Conector de telefone mono de 0,5 mm(ponta positiva, manga negativa, 2 fios)

• Peso:≈ 50 g (neto)

Referências cruzadas diretas do OEM

• Indústrias analíticas:PSR-11-917-J1

• CareFusion / Viasys:Blender Sentinela 66045

• Covidien Newport:E360 / HT70 / e500

• Aconteceu.VT Mobile

• Mercury Medical:10-103-08

• Pacifitech:PT-25A

• Teledyne:R29MED (C-70592)

• Família Maxtec:MaxO2+AE, OM-25AE, OM-25ME, MaxBlend, MaxVenturi

Aplicações típicas

• Ventiladores (Bird, Newport, etc.)

• Máquinas de anestesia (monitorização de FiO2)

• Máquinas de extração de óleo

• Analisadores de oxigénio portáteis (por exemplo, sonda externa MaxO2+AE)

️ Nota de encomenda: especificar sempre¢ Maxtec MAX-250E, REF R125P03-002 (25P03-002) ¢O MAX-205E é um erro de digitação. O MAX205E é um IC transceptor Maxim RS-232, não relacionado com células de O2. A saída 10,0 15,5 mV é o valor do MAX-250E; as células mais antigas da série OM de 8,5 13,5 mV não devem ser misturadas.
