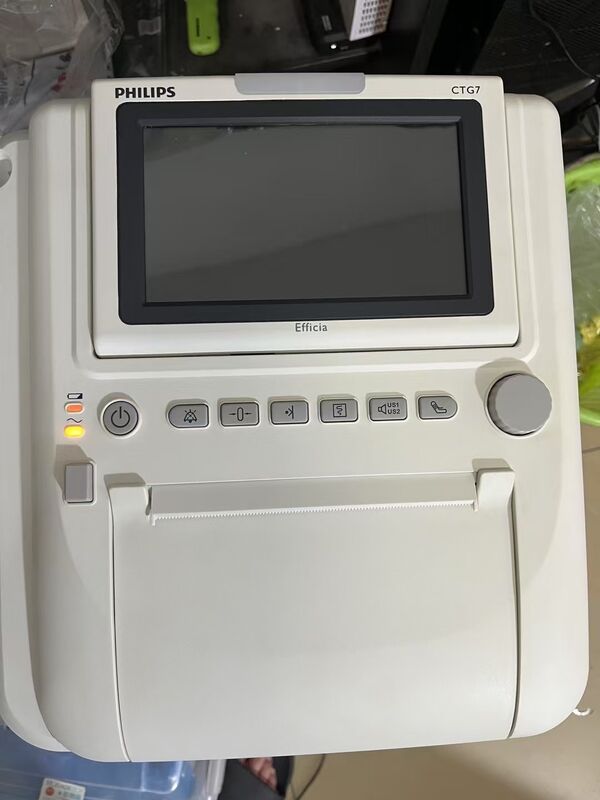

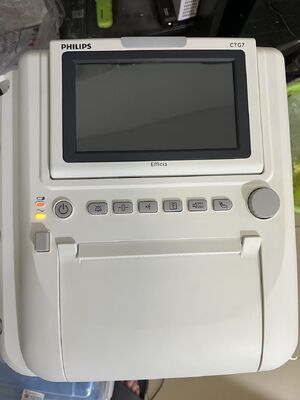

Philip Goldway CTG7 Feto Monitor

Monitor fetal Philip Goldway CTG7

1. Informações Gerais

• Modelo: Philip Goldway CTG7
• Tipo de Dispositivo: Monitor fetal e materno combinado
• Tela: LCD colorido TFT de 7 polegadas, 800×480 WVGA, ângulo ajustável de 0–90°
• Operação: Botão de navegação + teclas retroiluminadas, suporte de transdutor integrado e alça de transporte
• Gravador: Impressora térmica de 150 mm de largura; velocidade do papel: 1 / 2 / 3 cm/min
• Armazenamento de Dados: Revisão e impressão de tendências de 72 horas; armazenamento de 800 conjuntos de dados NIBP
• Gravidez Gemelar: Monitoramento opcional de gêmeos com exibição de forma de onda FHR dupla deslocada

2. Parâmetros de Monitoramento Fetal

FHR (Frequência Cardíaca Fetal, Ultrassom)

• Frequência do Ultrassom: Onda pulsada de 1 MHz
• Transdutor: Feixe largo de 9 elementos, à prova d'água IPX8 (1m / 5h)
• Faixa de Medição: 50–240 bpm
• Precisão:
  • 50–210 bpm: ±2 bpm
  • 211–240 bpm: ±4 bpm

• Segurança do Ultrassom: MI ＜ 1, TI ＜ 1, Ispta ＜ 100 mW/cm²

TOCO (Contração Uterina)

• Faixa de Medição: 0–100 unidades TOCO
• Precisão: Erro não linear ＜ ±5%
• Transdutor: Sensor de pressão externo, grau à prova d'água IPX8

FM (Movimento Fetal)

• Detecção automática de movimento fetal + marcador manual com tom de aviso
• Forma de onda FM automática comutável para visualização TOCO otimizada

3. Parâmetros Opcionais de Monitoramento Materno

MECG / Frequência Cardíaca Materna

• Modo de Derivação: 3 derivações (I, II, III)
• Faixa de Frequência Cardíaca: 30–240 bpm
• Exibição: Forma de onda MECG + valor de FC em tempo real, impressão de forma de onda suportada

SpO₂ / Frequência de Pulso

• Tecnologia: Philip FAST SpO₂, adaptação anti-movimento e baixa perfusão
• Faixa de SpO₂: 0–100%
• Faixa de PR: 30–240 bpm
• Função de alarme audível e visual

NIBP

• Modo de Trabalho: Manual / Auto / Contínuo
• Faixa de Pressão:
  • Sistólica: 60–240 mmHg
  • Diastólica: 30–180 mmHg

• Revisão de Dados: Até 800 registros históricos

4. Alarme e Segurança

• Sistema de Alarme: Alarme audível e visual de 3 níveis
• Itens de Alarme: Parâmetro fora do limite, perda de sinal, bateria fraca e falha do sistema
• Conformidade: Atende aos padrões internacionais de segurança elétrica médica

5. Especificações Físicas e Elétricas

• Dimensões: 340 × 310 × 120 mm
• Peso: Aprox. 5,5 kg (excluindo bateria)
• Fonte de Alimentação: AC 100–240 V, 50/60 Hz; bateria de lítio recarregável opcional

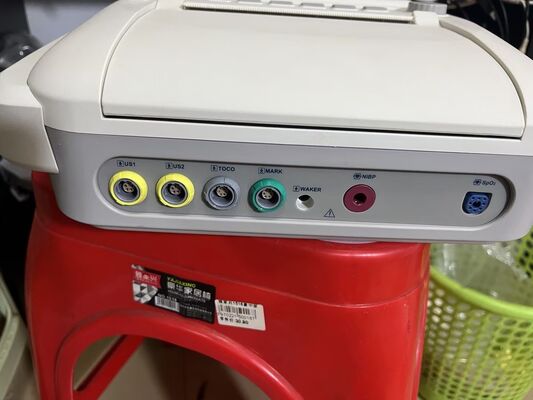

• Interfaces: Portas duplas de ultrassom, porta TOCO, MECG, SpO₂, NIBP, VGA, USB

6. Acessórios Padrão e Opcionais

• Padrão: Transdutor de ultrassom, transdutor TOCO, marcador de movimento fetal
• Opcional: Módulo MECG, módulo SpO₂, módulo NIBP, kit de monitoramento de gêmeos, estimulador fetal
