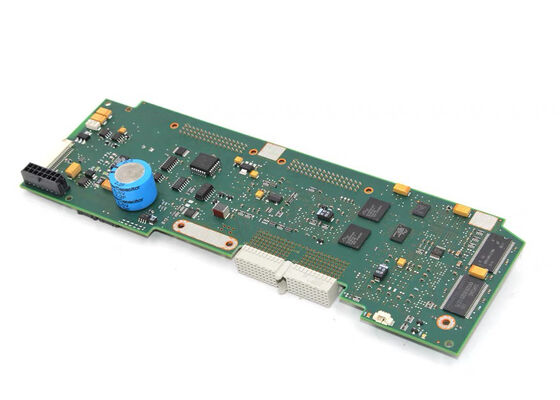

M2705-66510 /M2703-66450 Placa principal para monitor fetal Philip FM20 FM30

M2705-66510 /M2703-66450 Placa Principal (MAINBOARD) do Monitor Fetal Philip FM20 FM30

1. Placa Principal da CPU (Núcleo da Placa Principal)

• Número da Peça: M2703-66450 (também referenciado como M2705-66510)
• Núcleo da CPU: Processador RISC embarcado de 32 bits (grau médico, sistema operacional em tempo real)
• Velocidade do Clock: 200 MHz (típico)
• Memória:
  • Flash: 128 MB (firmware, calibração, predefinições do usuário)
  • RAM: 64 MB (dados em tempo real, formas de onda, buffers de tendência)

• Armazenamento de Dados: Dados de tendência fetal/materna de 72 horas; 800 registros NIBP
• SO Embarcado: SO proprietário em tempo real (RTOS) da Philip para dispositivos médicos
• Processamento de Sinal Digital (DSP):
  • Processamento de sinal FHR (ultrassom): 50–240 bpm, precisão de ±2 bpm
  • Condicionamento de sinal TOCO (contração uterina): 0–100 unidades TOCO
  • Smart Pulse™: detecção de coincidência entre canais (FHR vs pulso materno)


2. Placa Mestre do Barramento (Controle do Sistema e Hub de E/S)

• Número da Peça: M2703-66460
• Barramento do Sistema: Barramento CAN (padrão de dispositivo médico) + E/S paralela/digital
• Gerenciamento de Energia:
  • Entrada: 100–240 VAC, 50/60 Hz; 24 VCC (backup de bateria)
  • Saída: 5 VCC (lógica), ±12 VCC (analógica), 24 VCC (impressora/transdutores)
  • Proteção contra sobretensão/sobrecorrente/ESD (em conformidade com IEC 60601-1)

• Portas de Interface (Integradas + Expansão):
  • Fetal: 2× portas de ultrassom (US), 1× porta TOCO, entrada de movimento fetal
  • Materno (opcional): ECG materno de 3 derivações, SpO₂, NIBP
  • Impressora: Interface de cabeça térmica (150 mm, 8 pontos/mm)
  • Display: LCD TFT de 6,5” (800×480) + controlador de tela sensível ao toque (opcional)
  • Dados/Controle: USB 2.0, LAN (Ethernet), RS-232, PS/2, relé de chamada de enfermagem

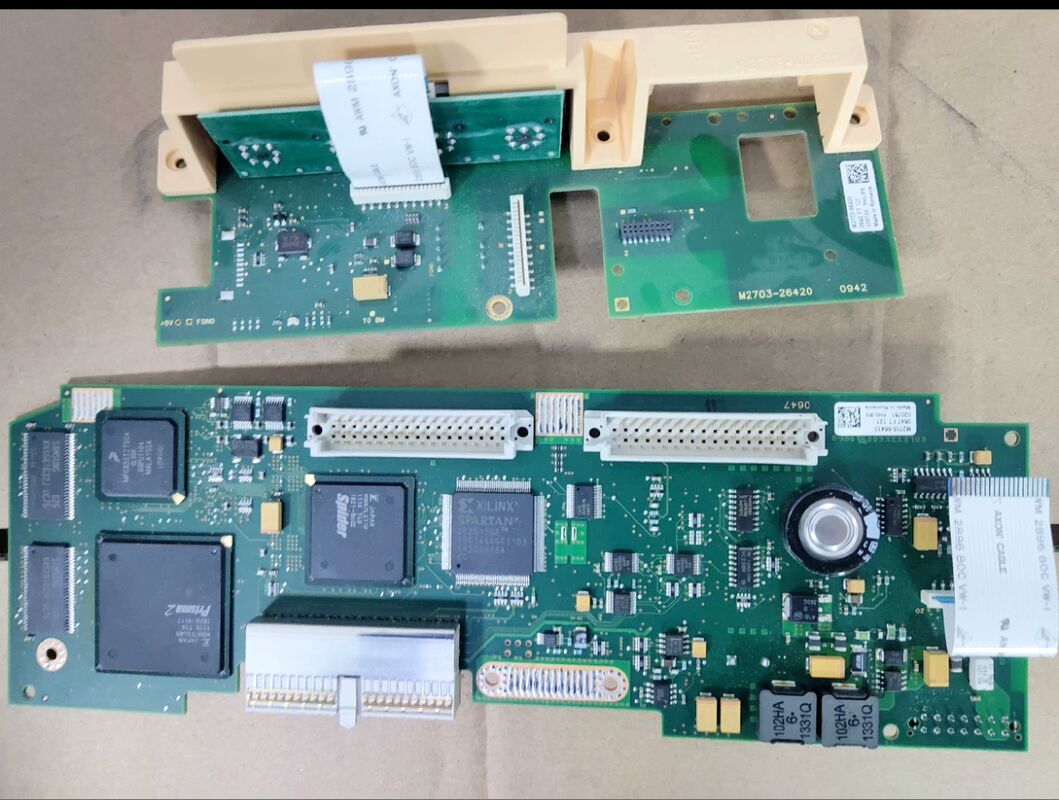

3. Placa Principal Combinada (CPU + Mestre do Barramento) Especificações Principais

• Arquitetura: Pilha de placa dupla (CPU + Mestre do Barramento), PCB de 4 camadas, componentes de grau médico
• Dimensões da PCB: ~220 × 180 mm (por placa)
• Temperatura de Operação: +5°C a +45°C
• Temperatura de Armazenamento: -20°C a +60°C
• Umidade: 10–95% UR (sem condensação)
• Conformidade: IEC 60601-1, IEC 60601-2-37, EN 60601-1
• Vida Útil: ≥5 anos (uso clínico); projetado para operação contínua 24/7

4. Subcircuitos Críticos Integrados

• Frontend de Ultrassom: Onda pulsada de 1 MHz, suporte a transdutor de 9 elementos, IPX8
• Frontend TOCO: Amplificador de ponte, saída analógica de 0–5 V, filtragem de ruído
• ECG Materno (Opcional): 3 derivações, largura de banda de 0,05–100 Hz, filtro notch de 50/60 Hz
• SpO₂ (Opcional): SpO₂ FAST da Philip, algoritmo anti-movimento/baixa perfusão
• NIBP (Opcional): Método oscilométrico, sistólica de 60–240 mmHg, diastólica de 30–180 mmHg
