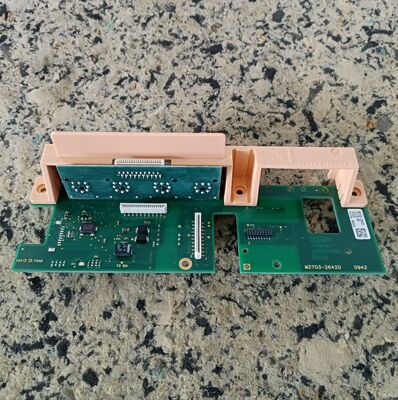

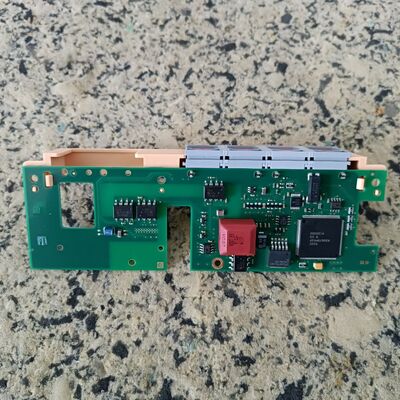

P/N: M2703-26420 / M2703-66420 Philip Avalon FM20/FM30 Interface Board
Detalhes do produto:
| Lugar de origem: | Original |
| Marca: | PHILIP |
| Número do modelo: | FM20 / FM30 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 |
|---|---|
| Preço: | Negotiation, pls contact me |
| Detalhes da embalagem: | Caixa de papelão |
| Tempo de entrega: | Dentro de 1-2 dias úteis após a confirmação do pagamento |
| Termos de pagamento: | T/T, União Ocidental |
| Habilidade da fonte: | 10 |
|
Informação detalhada |
|||
| PN: | M2703-26420 / M2703-66420 | Modelo: | FM20 FM30 |
|---|---|---|---|
| Garantia: | 90 dias | Doença: | Excelente |
| Dispositivos: | Equipamento médico | ||
| Destacar: | Tabela de interface Philip Avalon FM20 FM30,Placa de interface do monitor fetal M2703,Tabela de interfaces de substituição FM20 FM30 |
||
Descrição de produto
O quadro de interface Philip Avalon FM20/FM30 (P/N: M2703-26420 / M2703-66420)
Também conhecido como: Tabela de conectores / Tabela Jack / Tabela Adaptador
1Informações Básicas
- Número oficial da peça: M2703-26420 (também referido como M2703-66420)
- Dispositivos compatíveis: Philip Avalon FM20 (M2702A), FM30 (M2703A) Monitores fetais
- FunçãoInterface de entrada/saída frontal e placa de comutação de sinal; roteia de sinais do transdutor para a placa-mãe
- Dimensões da placa: ~ 190 mm × 85 mm
- Camadas de PCB: FR-4 de 4 camadas, de qualidade médica

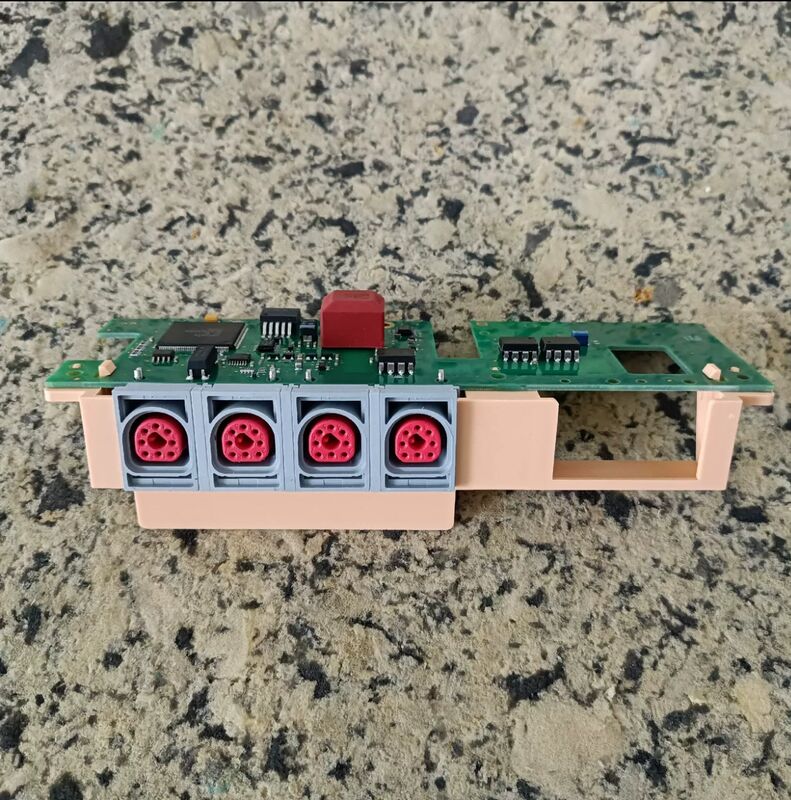

2Conectores externos (panel frontal)
| Conector | Tipo | Função |
|---|---|---|
| US1 / US2 | 8 pinos vermelhos | Transdutores de ultra-som duplo (FHR) |
| TOCO | 6 pines vermelhos | Tocodinamômetro (contracção uterina) |
| MECG | 5 pines vermelhos | Entrada do ECG materno |
| Movimento fetal | 3 pinos | Marcador externo de movimento fetal |
| A enfermeira chama. | 2 pinos | Saída do relé de alarme |
3Interfaces internas (para a placa-mãe)
- Conector da placa principal: cabo plano de 50 pinos (para a placa principal da CPU M2703-66450)
- Potência de entrada: 24 VDC ± 10%, 5 VDC ± 5% (a partir da placa-mãe do autocarro)
- Linhas de sinalização: Análogo (US/TOCO/MECG) + digital (ID/control) + potência
- Isolamento: Isolamento de nível médico (2500 Vrms) entre os circuitos do paciente e do sistema
4Especificações elétricas
- Input de ultra-som (EUA):
- Frequência: 1 MHz Doppler pulsado
- Sensitividade de entrada: 10 μVpp 500 mVpp
- Ganho: 0 ¢ 60 dB ajustável por software
- TOCO Input:
- Amplificador de ponte, gama analógica de 0 ̊5 V
- Sensibilidade: 2 mV/unidade TOCO
- Filtro: 0,05 ∼10 Hz de passagem de banda
- Entrada MECG:
- 3-condução, largura de banda de 0,05-100 Hz
- Filtro de entalhe de 50/60 Hz
- Impedância de entrada: > 10 MΩ
5. Ambiente e Confiabilidade
- Temperatura de funcionamento: +5°C a +45°C
- Temperatura de armazenamento: -20°C a +60°C
- Humidade: RH 10 ∼95% (não condensante)
- Conformidade: IEC 60601-1, IEC 60601-2-37 (segurança dos dispositivos médicos)
- Período de vida: ≥ 5 anos (24/7 de utilização clínica)
- Protecção ESD: ±15 kV (ar), ±8 kV (contato)
6Características principais
- Reconhecimento automático do transdutor inteligente: Detecta o tipo de transdutor ligado (US/TOCO/MECG)
- Multiplexagem de sinal: Comutação entre sinais e rotas duplas dos EUA para DSP
- Protecção contra sobrevoltagem/supercorrente: proteção da placa-mãe contra falhas do transdutor
- Indicadores de estado do LED: Potência, bloqueio de sinal, detecção do transdutor
