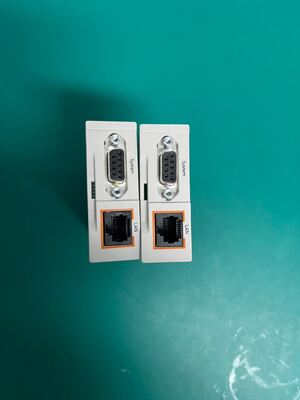

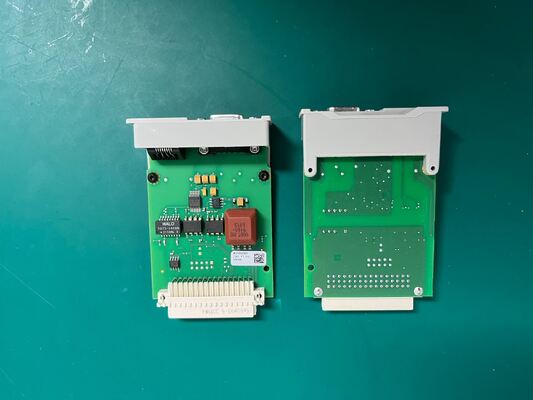

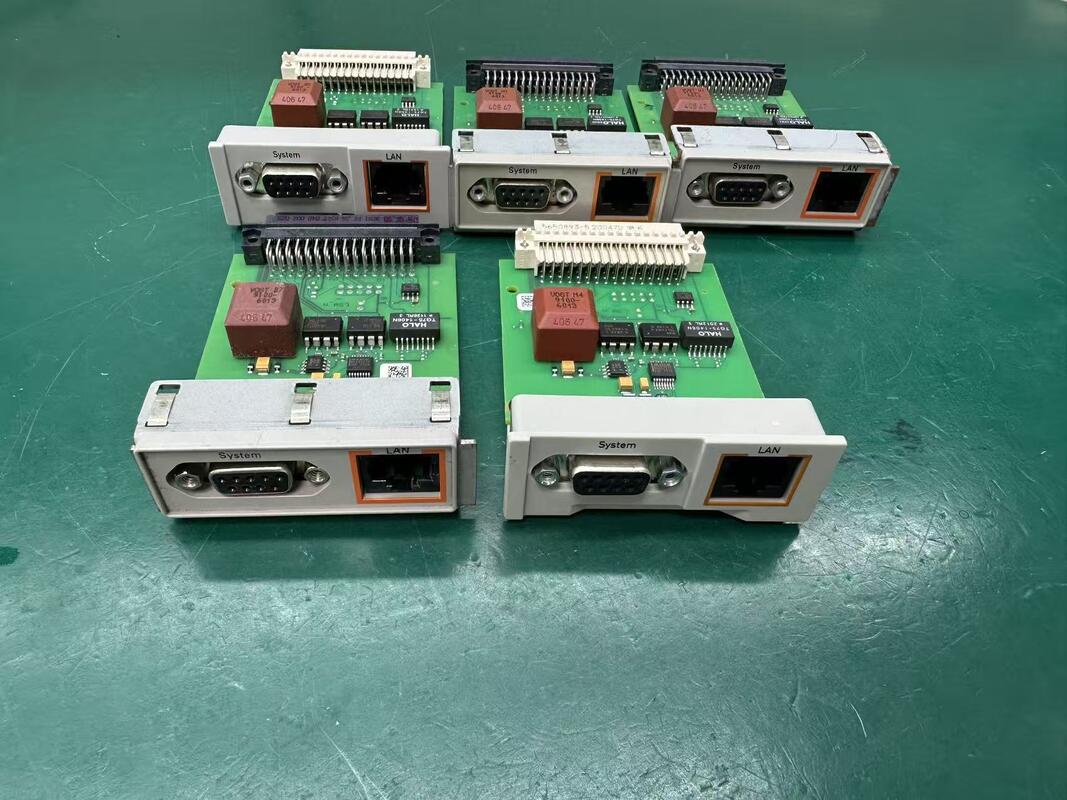

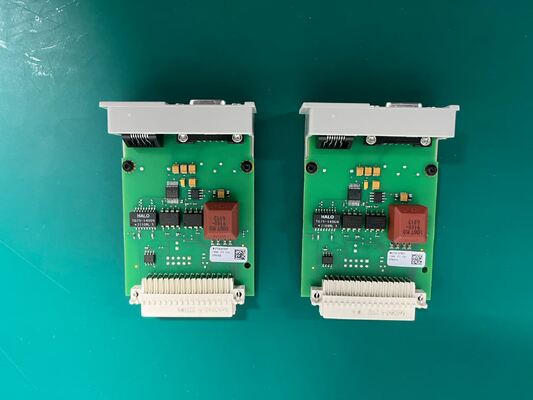

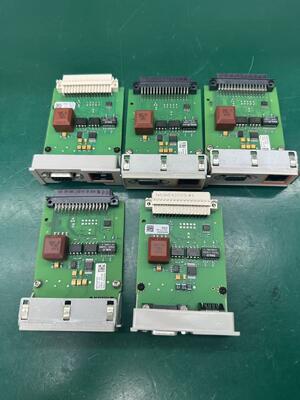

Philip Avalon FM20 / FM30 Cartão de rede de monitoramento fetal (interface LAN) Parâmetros

Informações Básicas

• Modelo: Philip Avalon FM20 (M2702A), FM30 (M2703A)
• Tipo de interface LAN: Modulo de interface de sistema LAN/RS232 integrado opcional (Opção J70, parte n.o M2703-67501)
• Padrão de interface: 10BASE-T Ethernet (IEEE 802.3)
• Speed & Duplex:10 Mbps, apenas Half-Duplex(sem negociação automática, sem suporte de 100 Mbps)
• Porto: Conector feminino RJ45 (panel traseiro)

Configuração da rede

• Atribuição de endereço IP:
  • Configuração IP estática manual (através do menu de configuração do monitor)
  • Automático viaBOOTP(DHCP não compatível; servidor BOOTP necessário para IP dinâmico)

• Protocolos de rede:
  • TCP/IP (apenas IPv4)
  • Mensagens de indicação de conexão (CI): modos de transmissão / Unicast (para OB TraceVue / IntelliSpace Perinatal)

• Sistemas suportados: Sistemas de vigilância obstétrica IntelliSpace Perinatal (E.0+), OB TraceVue
• Suporte de interface dupla: LAN + RS232 isolado (MIB/IEEE 1073) para ligação paralela EMR/sistema de monitorização (somente leitura via RS232)

Eletricidade e Segurança

• Isolamento: Totalmente isolado galvanicamente (de qualidade médica, conforme com a norma IEC 60601‐1‐2:2014 / EN 60601‐1‐2:2015)
• Conformidade EMC: IEC 60601-2, ICES-003 (Canadá)
• Consumo de energia: < 60 W de potência total do monitor (incluindo o módulo LAN)

Fisica e instalação

• Conector: RJ45 (8P8C)
• Cabos: Cable Ethernet de par torcido de categoria 5e (Cat5e) ou superior
• Segmento de rede: PC/servidor de monitorização e vigilância deve estar instalado nomesmo segmento de rede local(sem roteamento entre sub-redes por padrão)

Notas-chave

• A LAN é umaOpção de atualização (opção J70); não é padrão nas unidades FM20/FM30 de base.
• Half-duplex fixo de 10 Mbps: a porta do interruptor de rede deve ser forçada manualmente a 10 Mbps / half-duplex (auto-negociação desativada) para evitar problemas de ligação.
